1.はじめに

皆さんこんにちは。
ビッグデータ処理フレームワークでセキュリティは非常に重要です。
なかでもファイアウォールはセキュリティを確保するために最も優れた選択肢です。
ただ、システムが1か月に数回しかデータ分析を行わない場合、Azure Firewallを導入するのは非効率です。
そこで今回は、NSG（Network Security Group）とプライベートリンクを使用してDatabricksワークスペースを保護する方法を紹介します。NSGにより、中小規模のシステムにおいてもコストを節約しつつ、データのセキュリティを確保することができます。Databricksワークスペースのサブネットには特定のNSGが用意されています。この指定されたNSGにルールを追加することで、データプレーンの入出力トラフィックを制御することができます。

2.システム図



3．Databricksワークスペースを作成します

3.1. 前提条件

・DatabricksワークスペースがPremiumレベルであること。

・ユーザーのロールが所有者であること。

・Azure DatabricksワークスペースでVnetインジェクションを実施できること。

本件にDatabricksワークスペースのサブネットは以下の通りです。

・dtbrick-public-sn: 10.3.2.0/25

・dtbrick-private-sn: 10.3.2.128/25

・private-link-sn: 10.3.3.0/27

3.2. Databricksワークスペースを作成する

注意：
DatabricksワークスペースのレベルはPremiumです。

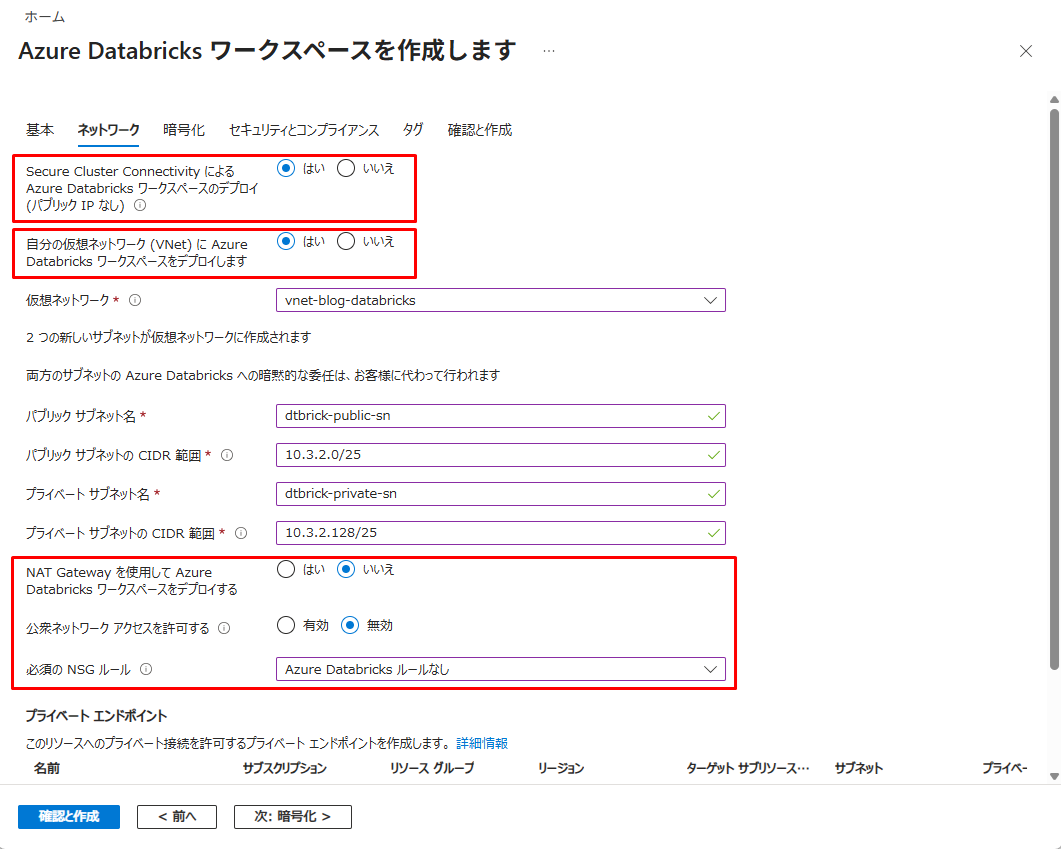

ネットワーク設定

・Secure Cluster Connectivityを設定します。

・Vnetインジェクションを設定します。

・公開ネットワークアクセスを許可しません。

3.3. Private linkを作成します。

基準構成では少なくとも2つプライベートリンクが必要です。

・ browser-auth private link: Azure Active Directory SSOサービス 経由でアカウントを認証します。

・ ui-api private link: トランジットVnetからメインワークスペースのコントロールプレーンのウェブへ接続します。または、データプレーンからメインワークスペースコントロールプレーンへ接続します。

動作は以下の通りです。

Client PCのウェブブラウザでDatabricksワークスペースのURLへアクセスする　→　DatabricksワークスペースのコントロールプレーンはAzure AD SSOのコールバックURLを呼び出す →　ユーザー認証が成功したら、アクセストーケンを取得する　→　アクセストークンでコントロールプレーンのウェブにアクセスする　→　コントロールプレーンウェブでデータプレーンのクラスタをコントロールする

3.3.1. ui-api プライベートリンクを作成する

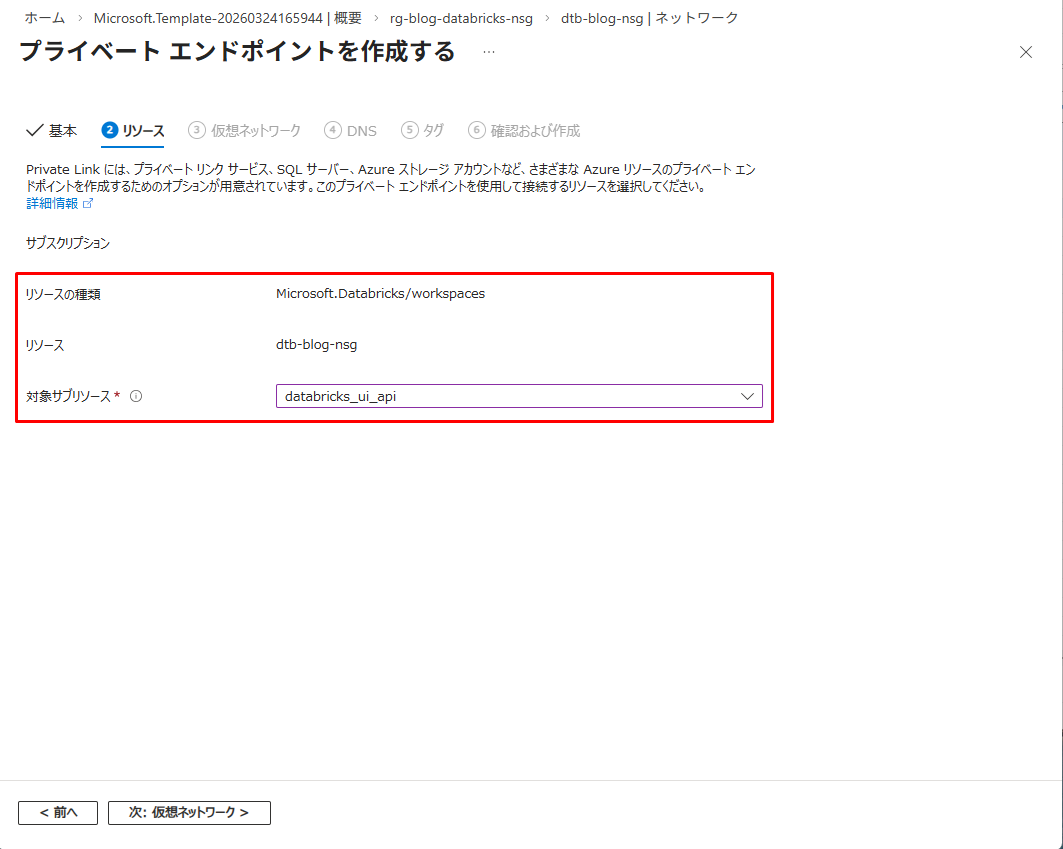

注意：該当のワークスペースを選択して、対象サブリソースにdatabricks_ui_apiを選択します。

3.3.2. Azure Active Directory SSOのプライベートエンドポイントを作成します

Azure AD SSOサービスのコールバック専用のDatabricksワークスペースを別途作成し、そのワークスペースに対してプライベートエンドポイントを作成する事を推奨します(※)。

※・ブラウザー認証プライベート エンドポイントはDatabricksのリージョン毎で共有される仕様で、プライベートエンドポイントをホストするワークスペースが削除された場合に依存する他のワークスペースのWeb認証が中断されてしまうため

参考リンク：https://learn.microsoft.com/ja-jp/azure/databricks/administration-guide/cloud-configurations/azure/private-link-standard#–step-4-create-a-private-endpoint-to-support-sso-required-for-ui-access

プライベート Web 認証ワークスペースが何かに使用されることはありません。たとえば、ジョブやその他のワークロードの実行には使用しません。

以下の通りで２つのサブネットを作成します。

web-auth-public-subnet:　10.5.1.0/24

web-auth-private-subnet:　10.5.2.0/24

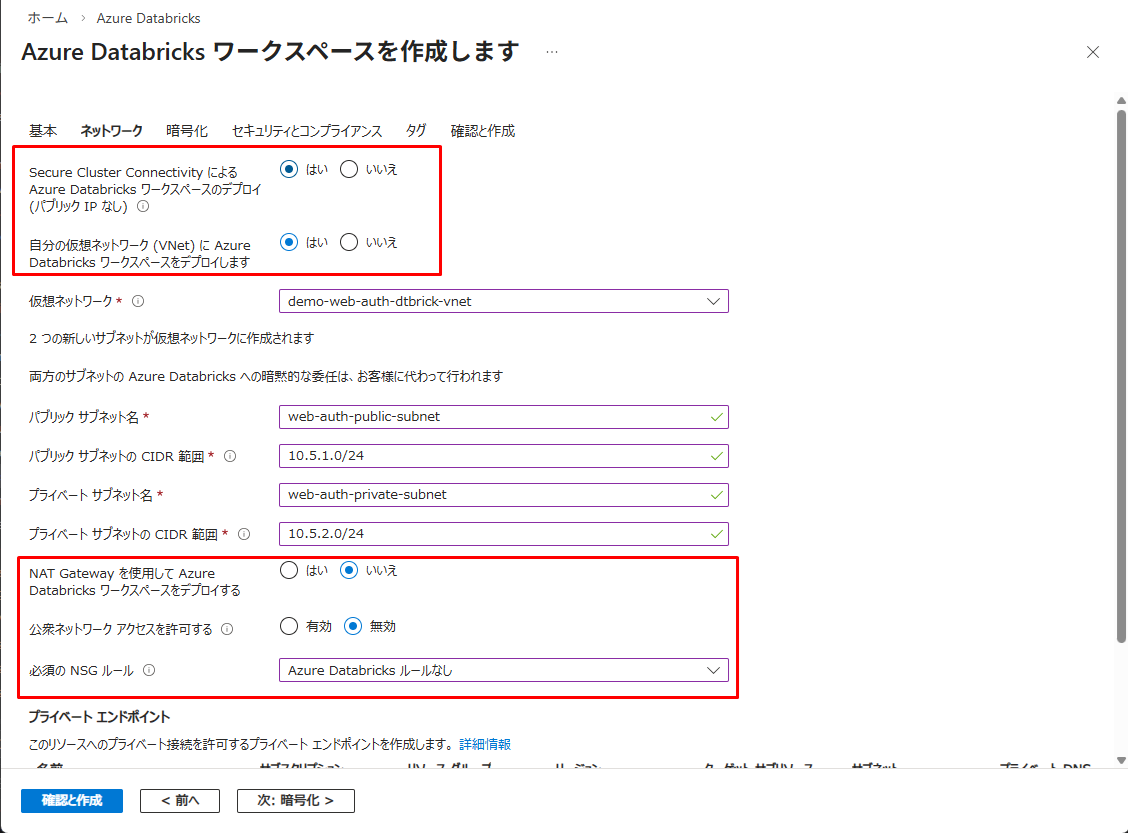

ネットワークの設定は以下の通りです。

browser_authenticationプライベートリンクをデプロイします。

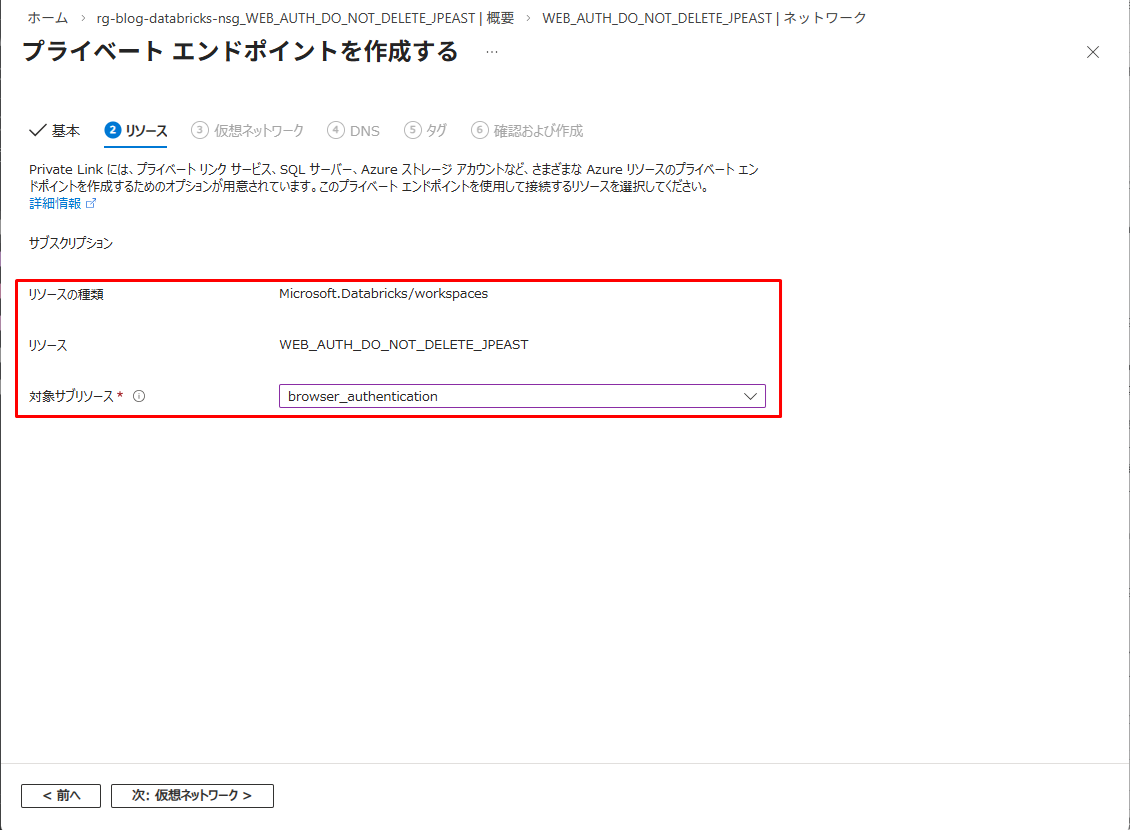

注意：該当のワークスペースを選択して、対象サブリソースでbrowser_authenticationを選択します。

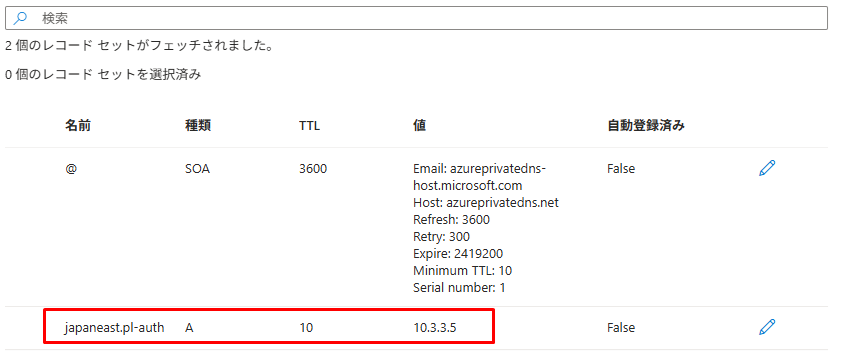

ワークスペースのデプロイが成功した場合は、DNSゾーンに以下のDNSレコードが登録されます。

3.3.3. DNSプライベートゾーンを更新する

オンプレミスネットワークからプライベートリンクが使用できるように、オンプレミスのDNSサーバーにプライベートリンクのDNSレコードを追加します。

本件では、オンプレミスとしてAzure仮想ネットワークを追加したので、オンプレミスのVnetにDNSプライベートゾーンをリンクします。

データプレーンからプライベートリンクが使用できるように、データプレーンVnetにDNSゾーンをリンクします。

4.NSG規則を追加します。

Databricksワークスペースのデプロイが成功した時に、パブリックサブネットとプライベートサブネットの両方が同じ NSG を共有します。

NSGで不要な入出力トラフィックが制御できます。本書では、インターネットへのアウトバウンドをブロックします。


メインワークスペースを確認します。

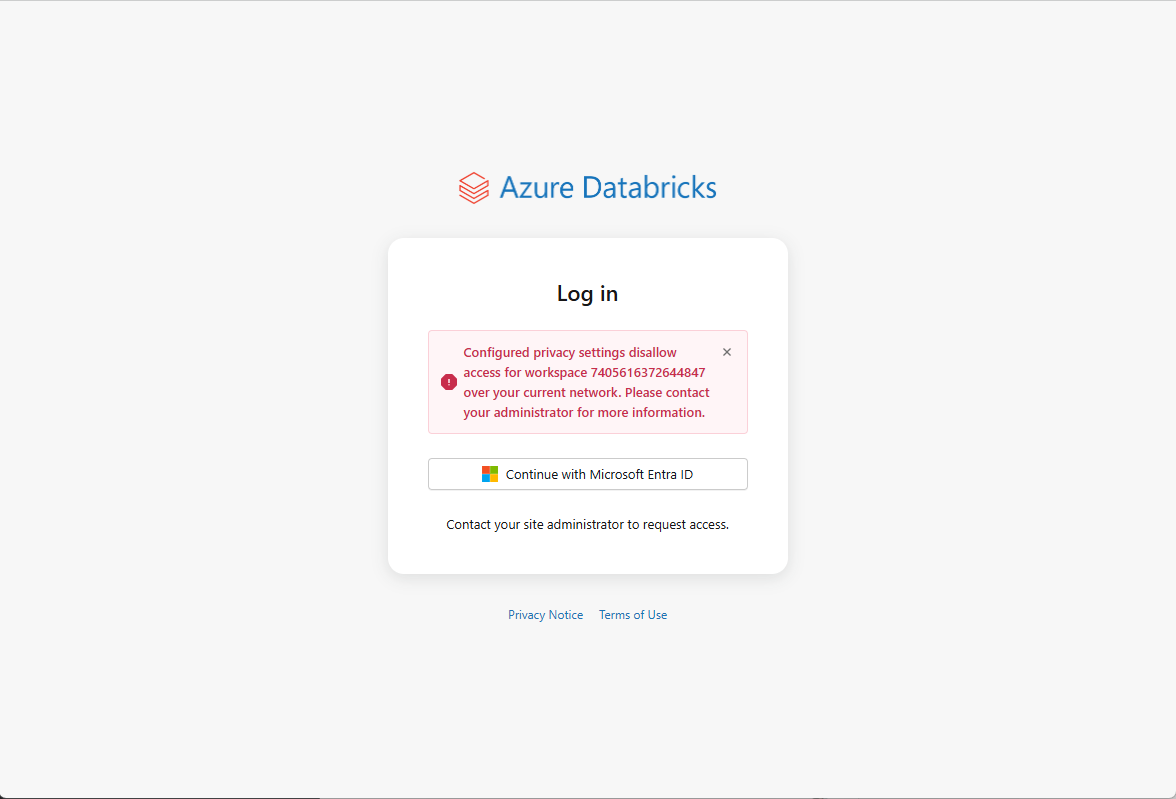

パブリックからワークスペースへアクセスできないことが確認できます。

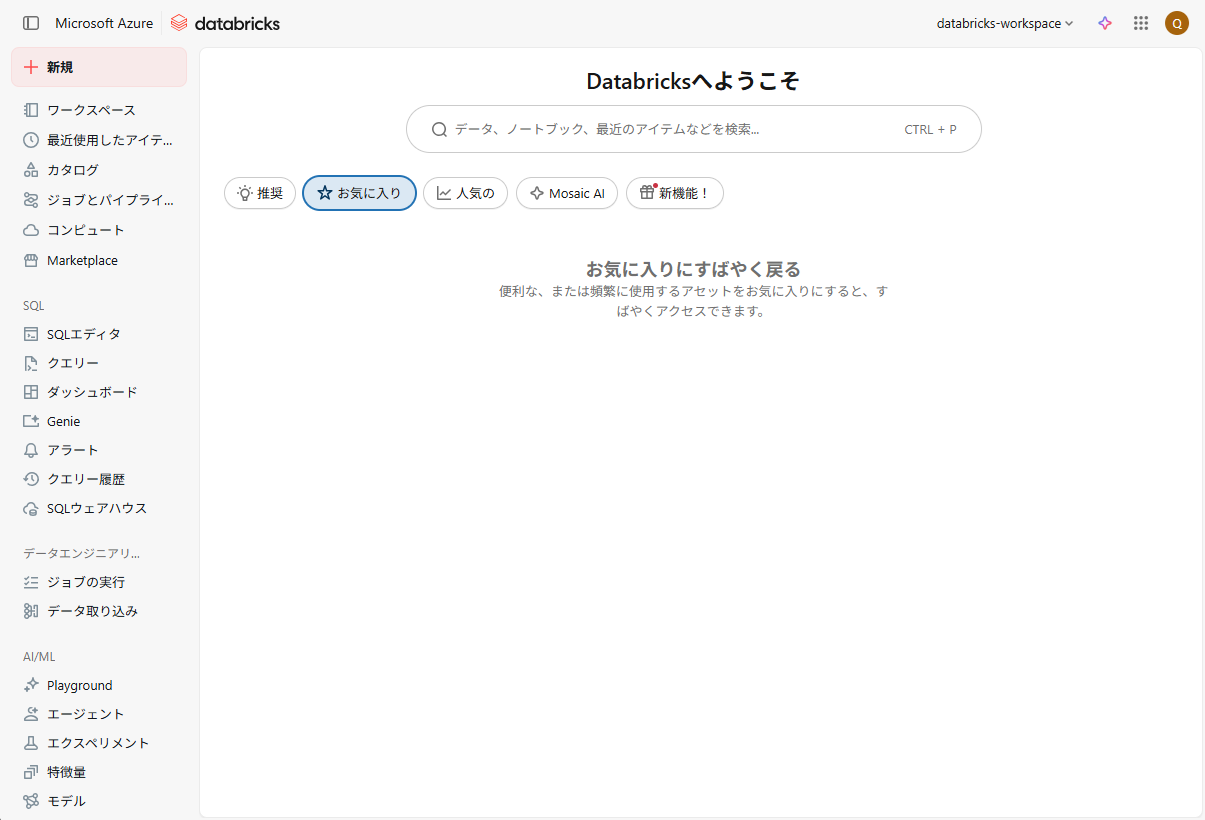

Client PCからDatabricksワークスペースへのアクセスできることが確認できます。

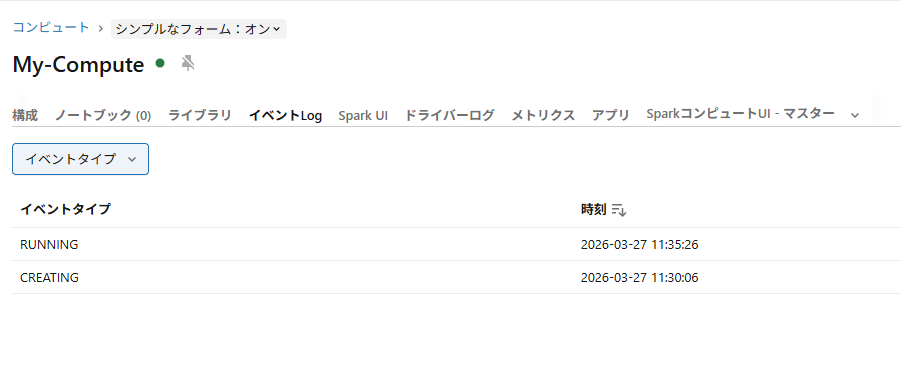

クラスタの接続ができることが確認できます。

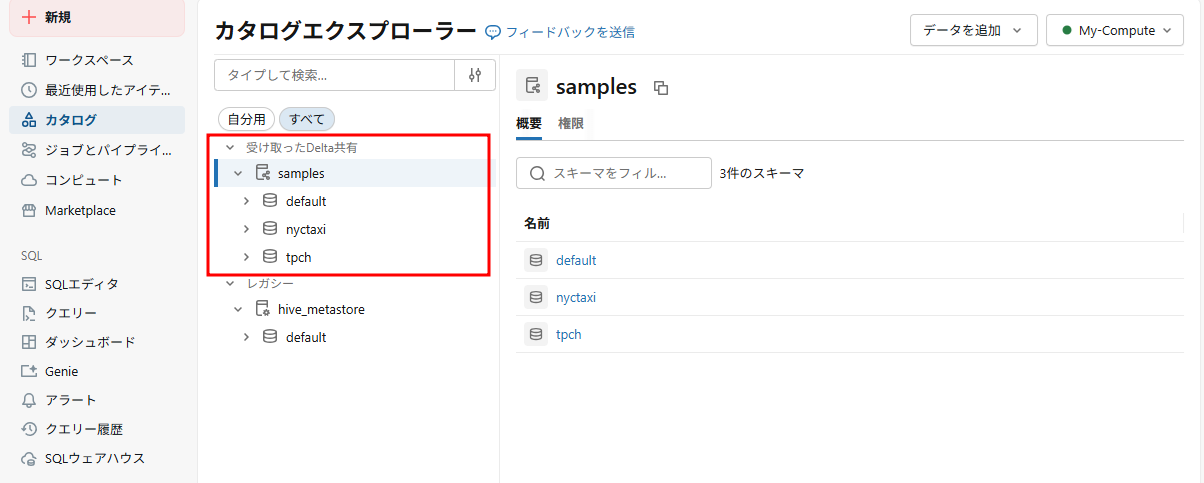

データにアクセスできることが確認できます。

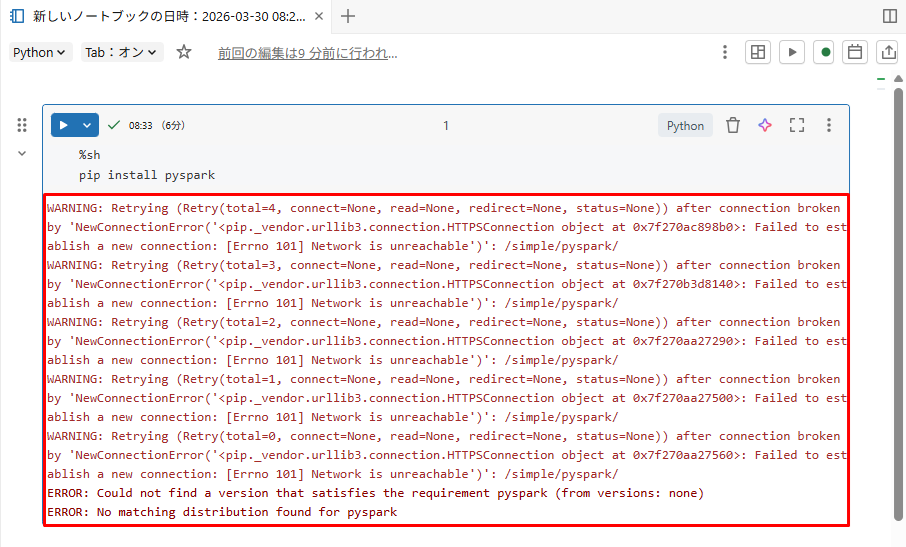

インターネットアウトバウンドが拒否されたので、インターネット経由でのPythonライブラリがインストールできません。

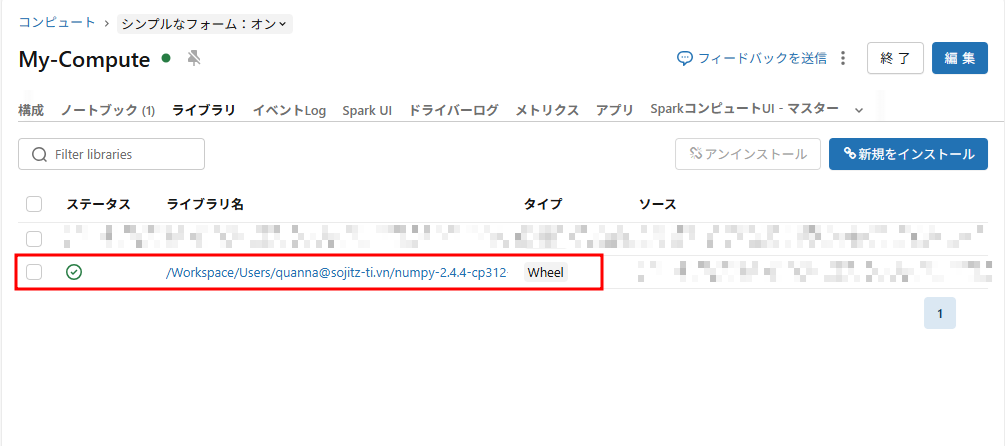

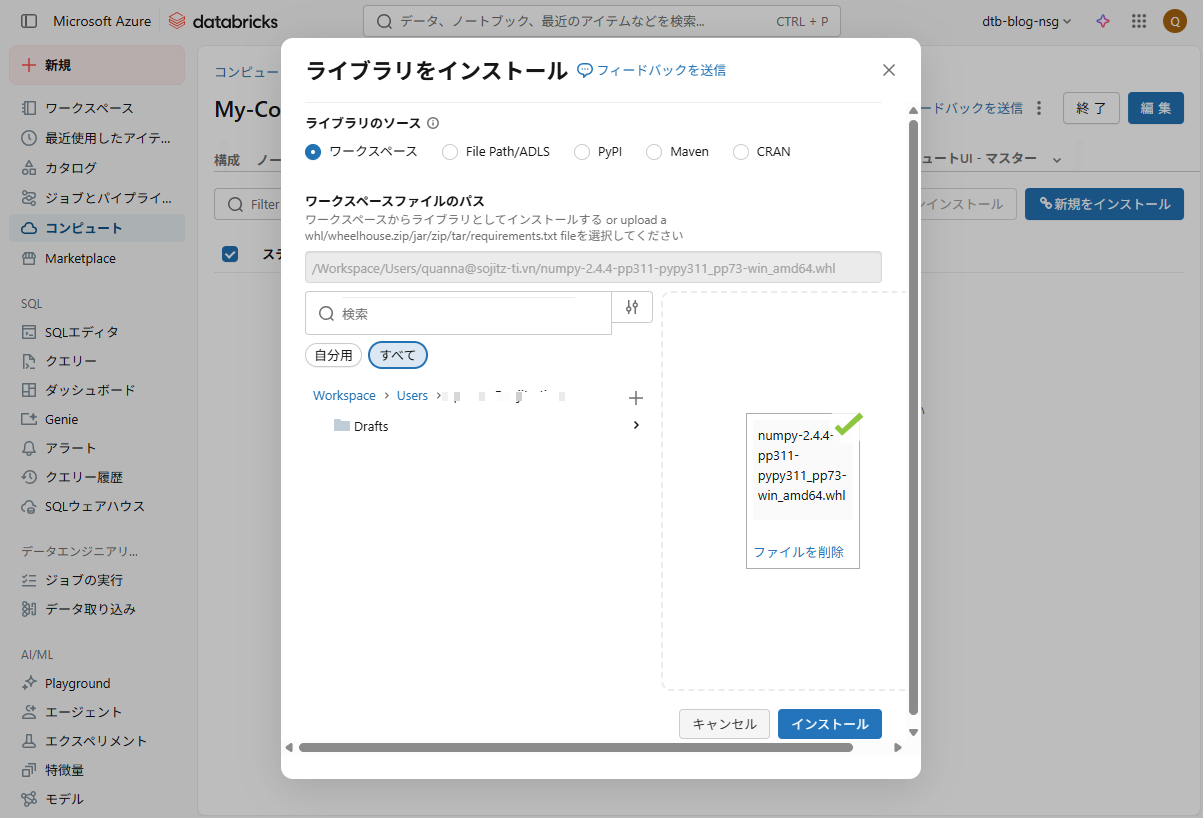

インターネットアウトバウンドを禁止したので、Client PCからインストールファイルをアップロードして、Python packageをインストールします。


5.まとめ

プライベートリンクを利用して、インターネットへのアウトバウンド通信を遮断し、データ プレーンの入出力トラフィックを常に Microsoft ネットワークバックボーン内に維持します。また、NSGを使用してデータプレーンの出入トラフィックを管理することができます。NSGを導入することでシステムコストを削減できますが、NSGの規則がIPアドレスに基づいているため、大規模なシステムの管理は難しい面もあります。



今回の記事が少しでもDatabricksを知るきっかけや、業務のご参考になれば幸いです。
