1.概要

皆さん、こんにちは。
データの保護を考える上で必要な項目として、Databricksワークスペース内でプライベートリンクを展開することが挙げられます。
プライベートリンクを展開しないと、Databricksワークスペース上のデータをインターネット経由で送信する場合にデータ漏洩のリスクが高まるからです。
以上のことから、Microsoftのネットワークバックボーン内でDatabricksワークスペースのデータ通信を行うために、プライベートリンクの利用が推奨されます。

また、Vnetインジェクションの利点の一つは、既存のファイアウォールを活用して、Azure Databricksワークスペースのデータの出入りを制御できることです。
これにより、DatabricksワークスペースとAzureファイアウォールを統合することができます。

DatabricksワークスペースとAzureファイアウォールを統合する手順は以下の通りです。
①Azure Databricksワークスペースの入出力トラフィックがファイアウォールによってフィルタリングされるように、ルーティングテーブルを作成し割り当てます。
②ファイアウォール側で、Azure Databricksワークスペースに必要なトラフィックを制限するためのルールを追加します。
③Azure Databricksワークスペースのコントロールプレーンの接続がファイアウォールによって制限されないように、ルーティングテーブルを作成し割り当てます。

以上が、DatabricksワークスペースとAzureファイアウォールを統合するための手順です。



2.システム図

3.Databricksワークスペースを作成します

3.1. 前提条件

・ユーザーのロールが所有者であること
・DatabricksワークスペースがPremiumレベルであること。
・Azure DatabricksワークスペースでVnetインジェクションを実施できること。

本書では、以下のDatabricksワークスペースのサブネットを使用します。

・dtbrick-public-sn: 10.3.2.0/25
・dtbrick-private-sn: 10.3.2.128/25
・private-link-sn: 10.3.3.0/27

3.2.UDRを作成します



Databricksワークスペースのデプロイ時に、コントロールプレンへの接続が必要なので、UDRとファイアウォールのルールを優先で作成します。

ファイアウォールではなく、インターネット経由での接続は以下の通りです。

・Control plane

・Webapp

・SCC relay (Secure Cluster Connectivityが有効場合)

・External infrastructure

上記サービスのIP Addressは以下リンクにあります。各リージョンに別IP Addressがあるので、注意してください。

https://learn.microsoft.com/en-us/azure/databricks/resources/supported-regions#–control-plane-nat-webapp-and-extended-infrastructure-ip-addresses-and-domains

記事にCentral USリージョンを選択します。

3.3.ファイアウォールにルールを追加します。

・Metastore はMysqlであり、ワークスペースのメタデータを保存するように使用されます。そこで、IPアドレスを使う場合は、ポート3306を開く必要があります。

・Artifact Blob Storage のFQDN

・Log Blob Storage はストレージアカウントであり、クラスタのログを保存するように使用されます。

・Event Hub endpoint はログを配布するように使用されます。これは、基本的にKafkaなので、IPアドレスを使う場合は、ポート9093を開く必要があります。

・Azure Databricks ワークスペースのFQDN

インターネットへの必要な接続もあります。

・Databricksのサービス。例えば：account console

・Ubuntu Package

・Ubuntu Snap Package

・Python package

Databricksワークスペースにログインするために、Auzre ADアカウントが必要です。さらに、Auzre ADのSSOサービスURLを追加する必要があります。

参考リンク：https://learn.microsoft.com/en-us/azure/azure-portal/azure-portal-safelist-urls?tabs=public-cloud

URLリストは以下です

login.microsoftonline.com
*.aadcdn.msftauth.net
*.aadcdn.msftauthimages.net
*.aadcdn.msauthimages.net
*.logincdn.msftauth.net
*.login.live.com
*.msauth.net
*.aadcdn.microsoftonline-p.com
*.microsoftonline-p.com



3.4.ワークスペースを作成する

注意：
Premiumレベルを選択します。

ネットワーク設定
・「Secure cluster connectivityによるAzure Databricks ワークスペースのデプロイ(パブリックIPなし)」を有効にします。
・「自分の仮想ネットワーク(VNet)にAzure Databricks ワークスペースをデプロイします」を有効にします。
・「公開ネットワークアクセスが許可する」を無効にします。

他の設定は既定通りに設定します。

Databricksワークスペースのデプロイが成功した後、Databricks のDBFS root Storage IPをUDRに追加します。

「databricks-<databrick_name>-<random_id>」リソースグループに移動します。本書では、Databircksの名が「demo-dtbricks-fw」なので、対象のリソースグループ名を「databricks-rg-demo-dtbricks-fw-<random-id>」にします。

以下二つDomain nameのIP Addressを探します。

<storage-account-name>.blob.core.windows.net

<storage-account-name>.dfs.core.windows.net

ルートテーブルにIPアドレスを追加します。



3.5.Private linkを作成します。

基準構成では少なくとも2つプライベートリンクが必要です。

・ browser-auth private link: Azure Active Directory SSOサービス 経由でアカウントを認証します。

・ ui-api private link: トランジットVnetからメインワークスペースのコントロールプレンのウェブへ接続します。または、データプレンからメインワークスペースコントロールプレンへ接続します。

動作は以下の通りです。

システムの動作フローは以下のようになります。

Client VMのウェブブラウザでDatabricksワークスペースのURLへアクセスする　→　DatabricksワークスペースのコントロールプレンはAzure AD SSOのコールバックURLを呼び出す →　ユーザー認証が成功したら、アクセストーケンを取得する　→　アクセストーケンでコントロールプレンのウェブにアクセスする　→　コントロールプレンウェブでデータプレンのクラスタをコントロールする





3.5.1. ui-apiプライベートリンクを作成します。

注意：該当のワークスペースを選択して、対象サブリソースにdatabricks_ui_apiを選択します。





3.5.2. browser_authenticationのプライベートリンクを作成します。

Azure AD SSOサービスのコールバック専用のDatabricksワークスペースを別途作成し、そのワークスペースに対してプライベートエンドポイントを作成する事を推奨します(※)。

※ブラウザー認証プライベート エンドポイントはDatabricksのリージョン毎で共有される仕様で、プライベートエンドポイントをホストするワークスペースが削除された場合に依存する他のワークスペースのWeb認証が中断されてしまうため

参考リンク：https://learn.microsoft.com/ja-jp/azure/databricks/administration-guide/cloud-configurations/azure/private-link-standard#–step-4-create-a-private-endpoint-to-support-sso-required-for-ui-access

プライベート Web 認証ワークスペースが何かに使用されることはありません。たとえば、ジョブやその他のワークロードの実行には使用しません。

以下の通りで２つのサブネットを作成します。

・web-auth-public-subnet:　 10.5.1.0/24

・web-auth-private-subnet:　10.5.2.0/24

ネットワークの設定は以下の通りです。

browser_authenticationプライベートリンクをデプロイします。



注意：該当のワークスペースを選択して、対象サブリソースでbrowser_authenticationを選択します。

ワークスペースのデプロイが成功した場合は、DNSゾーンに以下のDNSレコードが登録されます。

3.5.3. DNSプライベートゾーンを更新する

オンプレミスネットワークからプライベートリンクが使用できるように、オンプレミスのDNSサーバーにプライベートリンクのDNSレコードを追加します。

オンプレミスとしてAzure仮想ネットワークを追加したので、オンプレミスのVnetにDNSプライベートゾーンをリンクさせます。

データプレンからプライベートリンクが使用できるように、データプレンVnetにDNSゾーンをリンクさせます。

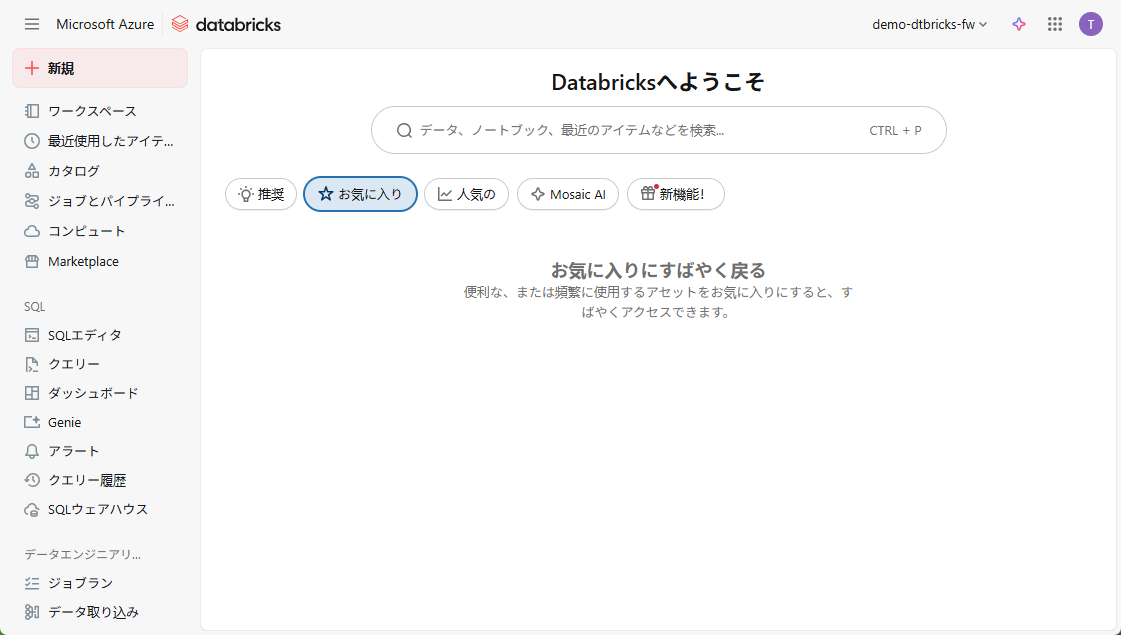

メインワークスペースへのアクセスができるかを確認します。

メインワークスペースへのアクセス禁止を確認します。

Client PCからDatabricksワークスペースへのアクセスできることを確認します。

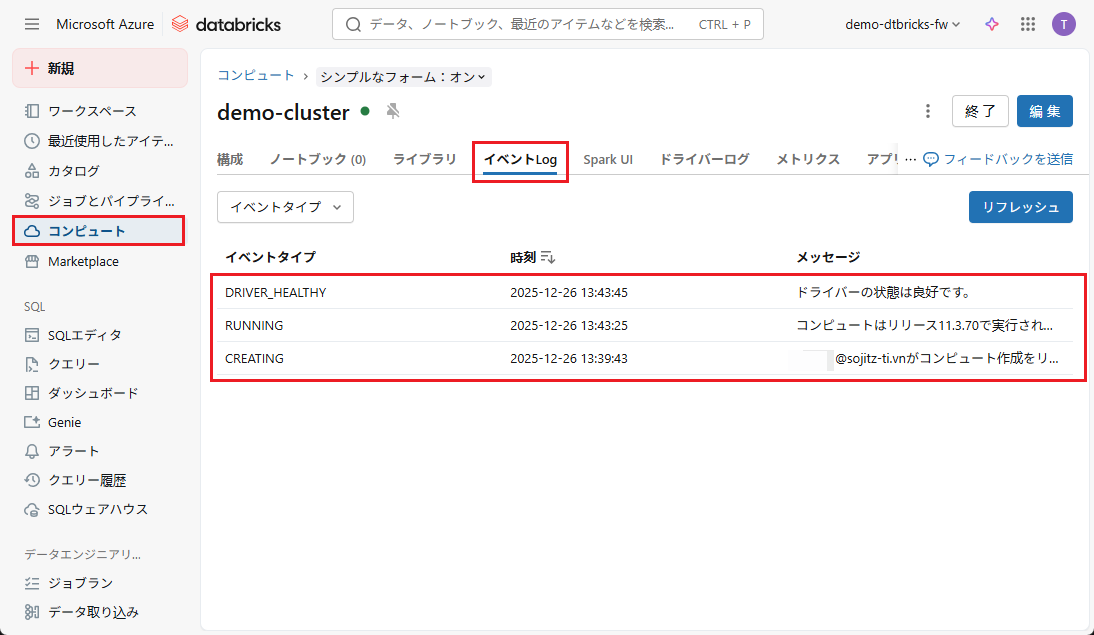

クラスタの接続ができることを確認します。

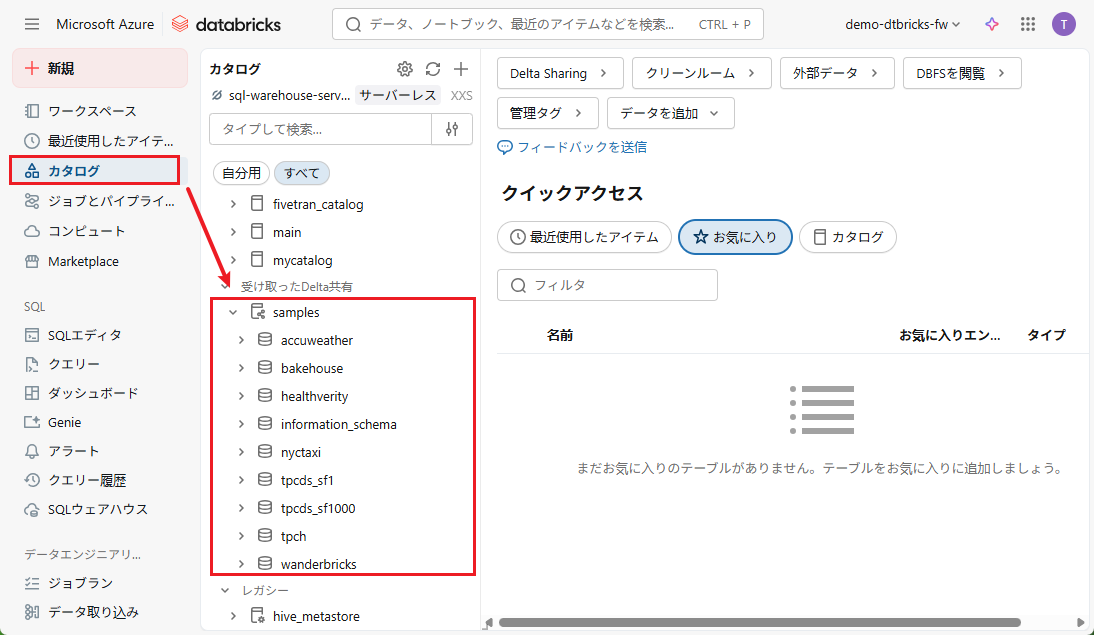

データにアクセスできることを確認します。





5.まとめ

Firewallの設定とUDRの設定について、以下の通りまとめます。

UDRに以下IPアドレスを追加する。

リージョンの該当IPアドレスは以下のリンクをご参照ください。

https://learn.microsoft.com/en-us/azure/databricks/resources/supported-regions#–control-plane-nat-webapp-and-extended-infrastructure-ip-addresses-and-domains



source アドレスプレフィックス ネクストホップの種類
default SCC リレー IP (SCC が有効の場合) Internet
default Webapp IP Internet
default DBFSルートストレージIP Internet
default 拡張インフラストラクチャIP Internet

Firewallにdatabricks URLの許可を追加する

source 宛先
* メタストアFQDN
* ログBlobストレージFQDN
* アーティファクトBlobストレージFQDN
* イベントハブFQDN
* *.azuredatabricks.net

他のURLが必要例えば：

source 宛先
* *.ubuntu.com
* *.snapcraft.io
* pypi.org, pypi.python.org

FirewallにAzure portal authentication URLの許可を追加します。

login.microsoftonline.com
*.aadcdn.msftauth.net
*.aadcdn.msftauthimages.net
*.aadcdn.msauthimages.net
*.logincdn.msftauth.net
*.login.live.com
*.msauth.net
*.aadcdn.microsoftonline-p.com
*.microsoftonline-p.com
